產品概述

?該隧道廣播遠端機是隧道廣播系統中的遠端設備，其功能包括接收前端近端機通過光纖傳輸來的數字光纖信號，光電轉換，射頻線性放大，遠程監控，等等。它與近端機配套使用，是隧道廣播覆蓋系統中的主要收發設備。

?遠端機和近端機通過光纜連接實現數字光纖信號進行傳輸，遠端機與泄漏電纜或發射天線連接可有效覆蓋隧道無線廣播盲區、將廣播電臺無線信號延伸覆蓋到隧道或地下室各個角落。

?該產品主要應用于公路隧道、地下停車場、地鐵隧道和站廳、民防設施、大型體育場館、學校、等等需要無線廣播補點覆蓋的場合。

技術特點

? ? ? ? ?該遠端機主要由光電模塊、帶通濾波器、線性功率放大器、低通濾波器、電源、主控MCU單元等六部分組成。其主要技術特點如下：

l? 一體化、壁掛式、全密封設計，可用于潮濕、多灰、有腐蝕性氣體的場合。

l?采用大型散熱器進行自然冷卻，適用于高溫環境。

l?光模塊同時雙向傳輸數字射頻信號和監測數據。

l寬帶超線性功率放大，有效降低互調和帶外產物。

l?采用自動功率控制算法，保證輸出功率穩定。

l?采用模塊化設計，維修維護方便。

l?與近端進行靈活組網，可構成的網絡結構有：鏈型、星型、樹型、環行等。

l?可通過本地RJ45網口配置遠端機工作參數；也可通過近端機配置遠端機工作參數、查看工作參數和狀態。

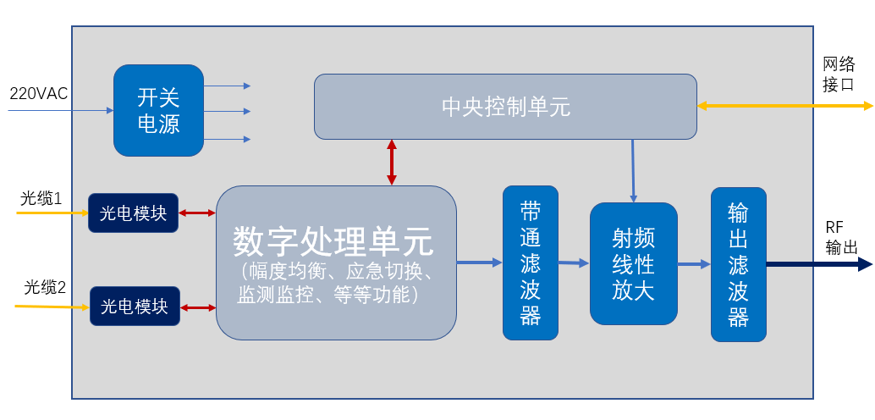

原理框圖

技術規格

1.?????? 光功率輸入電平??????????? - 30dBm ~ - 8dBm

2.?????? 光信號波長??????????????? ????1310nm / 1550nm

3.?????? 光輸入接口類型??????????? FC/UPC

4.?????? 光模塊端口數????????????? ?支持2光口

5.?????? 光環路功能???????????????? ??支持

6.?????? 光收發告警功能??????? ???支持

7.?????? 光模塊速率?????????????? ????1.25Gb/s/ SHP類型

8.?????? 組網功能????????????????? ?????星型、鏈型、環型及混合組網等

9.?????? RF輸出頻率范圍????????? 87.00 MHz ～ 108.00MHz (或指定頻率)

10.??? RF輸出功率?????????????? ???0～25W連續可調 （可定制其他功率）

11.??? RF輸出阻抗?????????????? ???50Ω

12.??? RF輸出連接器????????????? L16K

13.??? RF輸出功率允許偏差? ＜±10%

14.??? RF輸出功率穩定度????? ＜±3%

15.??? 互調產物?????????????????? ????≤- 35dBc

16.??? 帶外諧波?????????????????? ????＜- 60dBc

17.??? 工作溫度范圍?????????????? - 10℃~ 40℃

18.??? 電源電壓 ? ? ? ? ? ? ? ? ? ?? 88~264VAC / 50Hz

19.??? 對外通訊??????????????? ??????TCP/ IP（RJ45）和短信貓

20.??? 散熱方式????????????????? ???自然對流散熱

21.??? 外形尺寸??????????????? ??????575mm×468mm×237mm

22.??? 重量??????????????????? ??????????35kg
